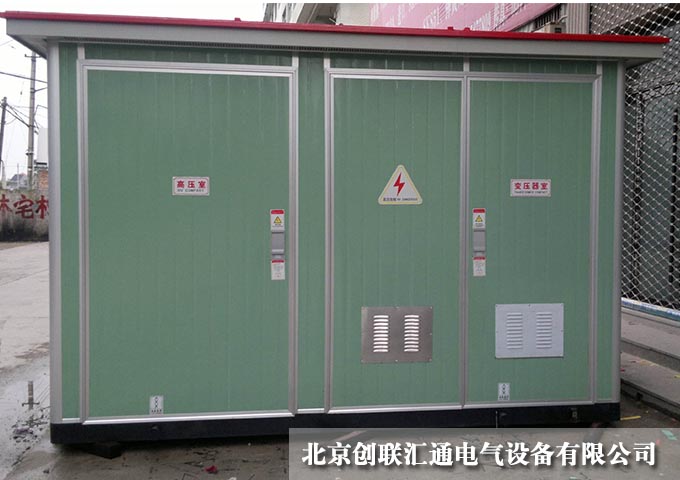

一、預裝式箱式變電站概述：
預裝式箱式變電站適用于10KV系統環網和放射式電網供電的終端配電。替代專用變配電室，具有占地面積小，環保，美觀大方，安裝移動方便。廣泛應用于城市、道路、公園、礦山等戶外場所。
二、預裝式箱式變電站性能特點：
箱體：
預裝式箱式變電站底座由槽鋼焊接而成．進行防銹處理后涂防銹漆。外殼采用環保型復臺型材板、薄鋼型板或鋁臺金板制成。頂部鋼板內襯隔熱層，上周沿四側開有散熱通風孔。箱變布置根據設計或用電需要設計成目字型、品字型；根據安裝環境地點可設計成環保景觀型或普通型。室內分別設置高壓室、變壓器室、低壓室三十相互獨立隔離室。
高壓室：
內置10KV（6KV）高壓配電柜，常用普通型SF6負荷開關柜或充氣式SF6負荷開關柜，當變壓器容量較大時可配置真空斷路器柜。
變壓器室：
可配置干式、油浸式或特種變壓器，室頂裝設通風散熱裝置，油浸式變壓器底部設有滲油柵，并裝設防護隔日。
低壓室：
內置固定式或抽出式配電柜。箱變設置計量觀察窗，便于戶外抄表。
|
序號 |
|
項目 |
單位 |
參數 |
|
|
1 |
高壓單元 |
額定頻率 |
Hz |
50 |
|
|
額定電壓 |
KV |
6 |
10 |
||
|
最高工作電壓 |
KV |
7.2 |
12 |
||
|
工頻耐受電壓 對地和相間/隔離斷口 |
KV |
32/36 |
42/48 |
||
|
雷電沖擊耐壓 對地和相間/隔離斷口 |
KV |
60/70 |
75/85 |
||
|
額定電流 |
A |
430 |
630 |
||
|
額定短時耐受電流 |
A |
12.5(2s) |
16(2s) |
||
|
額定峰值耐受電流 |
A |
31.5 |
40 |
||
|
2 |
低壓單元
|
主回路額定電流 |
A |
100～3200 |
|
|
額定短時耐受電流 |
KA |
15 |
30 |
||
|
額定峰值耐受電流 |
KA |
30 |
63 |
||
|
支路電流 |
A |
10～800 |
|||
|
分支回路數 |
路 |
1～12 |
|||
|
3 |
變壓器單元 |
補償容量 |
kVar |
0～480 |
|
|
額定容量 |
kVA |
50～1600 |
|||
|
阻抗電壓 |
% |
4 |
4 |
||
|
分接范圍 |
|
±2×2.5% |
±2×2.5% |
||
|
聯接組別 |
|
Y,yn0 |
Dyn11 |
||
