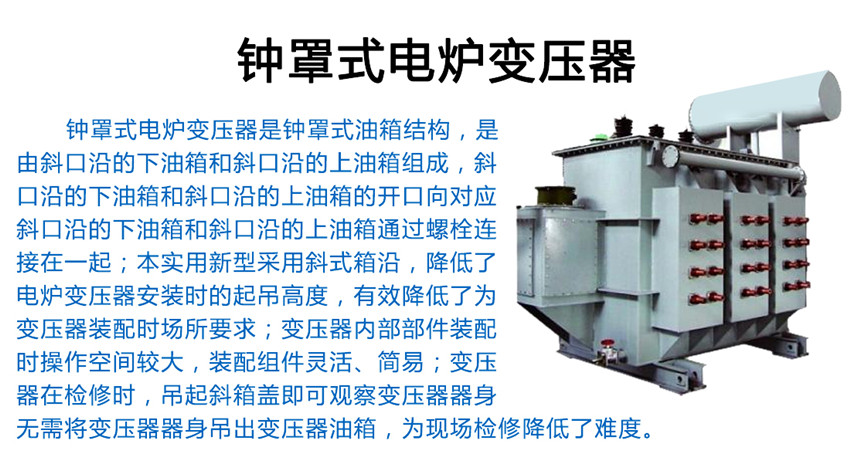

電爐變壓器斜鐘罩式油箱結構，是由斜口沿的下油箱和斜口沿的上油箱組成，斜口沿的下油箱和斜口沿的上油箱的開口向對應，斜口沿的下油箱和斜口沿的上油箱通過螺栓連接在一起；本實用新型采用斜式箱沿，降低了電爐變壓器安裝時的起吊高度，有效降低了為變壓器裝配時場所要求；變壓器內部部件裝配時操作空間較大，裝配組件靈活、簡易；變壓器在檢修時，吊起斜箱蓋即可觀察變壓器器身，無需將變壓器器身吊出變壓器油箱，為現場檢修降低了難度。
|
序號 |
型號 |
額定容量 |
額定電壓 |
聯結組標號 |
|
|
一次（V） |
二次（V） |
||||
|
1 |
HS-1250/10 |
1250 |
10000 |
210 210 180 121 104 |
D-Y d0-11 |
|
2 |
HSSP-1400/10 |
1400 |
10000 |
220 220 190 127 110 |
D-Y d0-11 |
|
3 |
HSSPK-2200/10 |
2200 |
10000 |
220 220 190 127 110 |
D-Y d0-11 |
|
4 |
HSSPK-2700/10 |
2700 |
10000 |
210 210 180 121 104 |
D-Y d0-11 |
|
5 |
HSSPK-3200/10 |
3200 |
10000 |
210 210 180 121 104 |
D-Y d0-11 |
|
6 |
HSSPK-4000/10 |
4000 |
10000 |
240 240 210 139 121 |
D-Y d0-11 |
|
7 |
HSSPK-5500/10 |
5500 |
10000 |
260 240 210 150 139 121 |
D-Y d0-11 |
|
8 |
HSSPK-5500/35 |
5500 |
35000 |
260 240 210 150 139 121 |
D-Y d0-11 |
|
9 |
HSSPK-6300/10 |
6300 |
10000 |
260 240 210 150 139 121 |
D-Y d0-11 |
|
10 |
HSSPK-6300/35 |
6300 |
35000 |
260 240 210 150 139 121 |
D-Y d0-11 |
|
11 |
HSSP-7000/35 |
7000 |
35000 |
260 240 210 150 139 121 |
D-Y d0-11 |
|
12 |
HSSP-8000/10 |
8000 |
10000 |
260 240 210 150 139 121 |
D-Y d0-11 |
|
13 |
HSSPZ-12500/35 |
12500 |
35000 |
340 ~150 19級 |
Yd11 |
|
14 |
HSSPZ-16000/35 |
16000 |
35000 |
360~140 19級 |
Yd11 |
|
15 |
HSSPZ-20000/35 |
20000 |
35000 |
390~160 19級 |
Yd11 |
