什么是干式變壓器的阻抗電壓？低壓短路電流又是如何計算？

什么是干式變壓器的阻抗電壓？變壓器的阻抗電壓是將變壓器的二次繞組短路，使一次繞組電壓慢慢加大，當二次繞組的短路電流達到額定電流時，一次繞組所施加的電壓（短路電壓）與額定電壓的比值百分數。

阻抗電壓Uk (%)是涉及到變壓器成本、效率和運行的重要經濟指標和對變壓器進行狀態診斷的主要參數依據之一。

在電力系統中，變壓器在整個電力的輸送過程中起著核心和決定性的作用，很多的開關設備，繼保整定，電纜選用等等，都是圍繞著變壓器的規格來進行的。

為了舉例方便，我們這里選用干式變壓器作為例子。

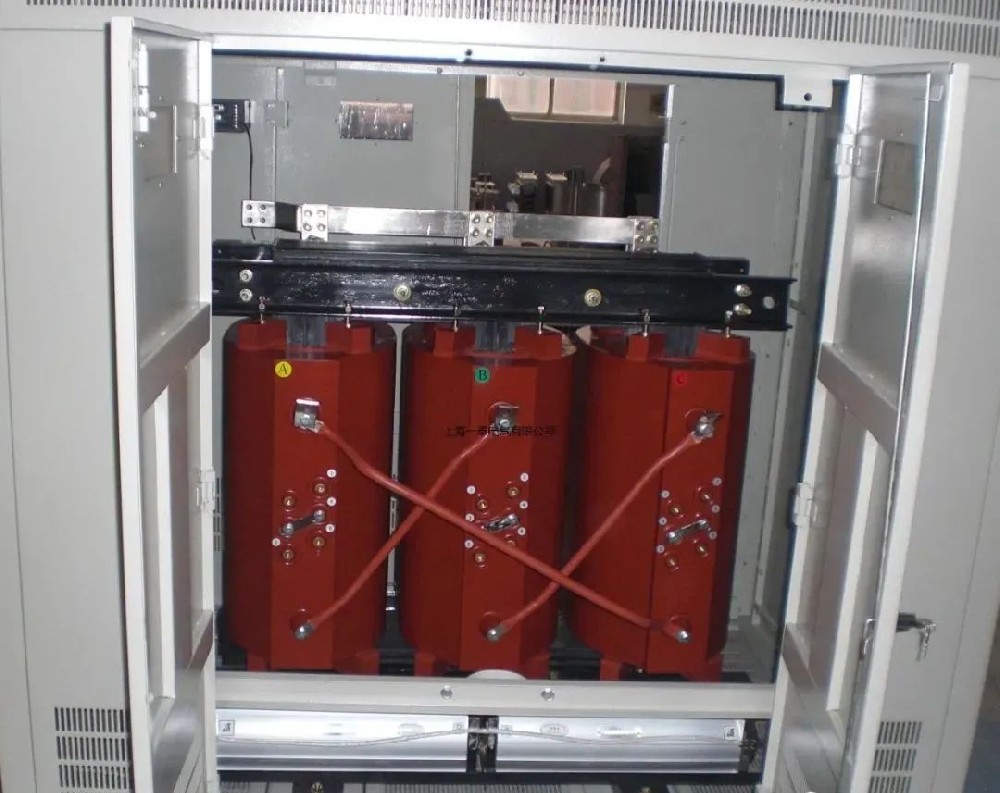

這就是一臺普通的干式變壓器，可以看到，它的高壓側是采用首尾連接后接出三條線的三角形連接。

一般的干式變壓器都是這樣表達的：比如：SCB12 630/10

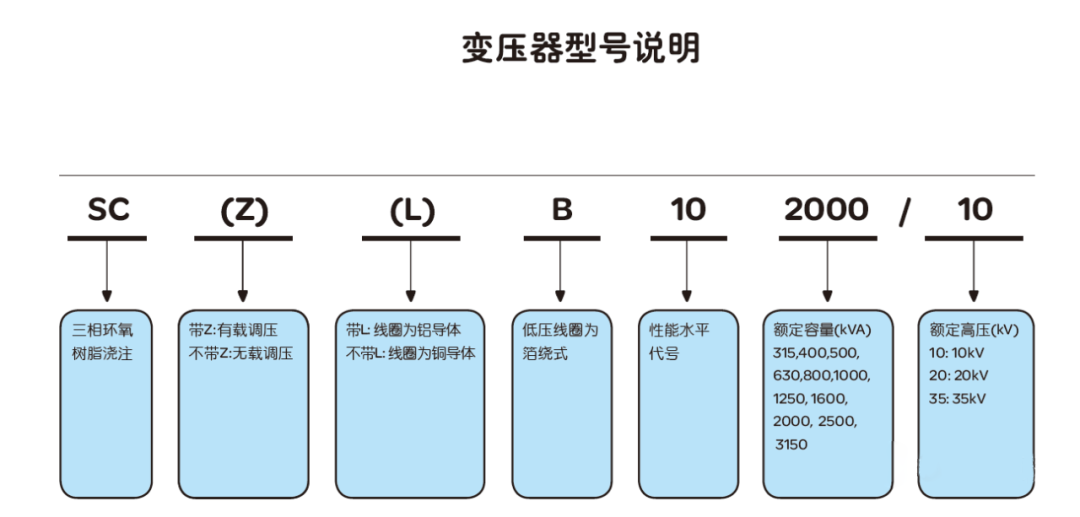

那么這個英文字母組合是什么意思呢？具體如下表：

怎么樣，上面的解釋你就能知道SCB12 630/10是什么意思了吧？這就是電力的行話，你要是不知道這些行話，那你是不可能成為電力領域?qū)＜业摹?/span>

當然，我們今天要講的是更深一步，那就是在采購變壓器的時候，技術參數里有一個阻抗電壓，很多人施工的時候都覺得用不到，那，究竟是什么意思呢？

具體的參數如下表：

在上表中，我們看到630kVA及以下的變壓器，阻抗電壓為4%，800kVA及以上的變壓器，阻抗電壓為6%！

那么，什么是阻抗電壓呢?

阻抗電壓：是指在二次側直接別時，在一次側施加額定頻率的低電壓，當二次側流過額定電流時，一次側的加壓值，通用百分數形式表示，如Uz%。由此定義可推導得出短路電壓的百分數等于短路阻抗的百分數，所以短路電壓一般稱為阻抗電壓。
